Ukázky vodovodních, kanalizačních, elektro a plynových přípojek
Výběr typických zakázek z Litomyšlska, Svitavska, Poličska a okolí – PE vodovod na pískovém loži, KG kanalizace ve spádu s revizní šachtou, chráničky pro elektro a optiku, vodoměrná šachta, elektroměrový pilíř, HUP, protlaky pod cestou i napojení starších domů na obecní kanalizaci. U každé fotky uvádíme rozsah a rok. Fotografie jsou v této fázi ilustrační – nahrazujeme je postupně vlastními snímky otevřené rýhy před zásypem.
Vodovodní přípojka PE na pískovém loži
PE 100 d32, 18 bm, hloubka 1,3 m, vodoměrná šachta
Kanalizační přípojka KG 160 ve spádu 2 %
KG 160 SN4, 14 bm, revizní šachta DN 400
Výstražná fólie nad potrubím před zásypem
Voda + kanalizace, společná rýha 22 bm
Chráničky pro elektro a optiku v jedné rýze
2× KOPOFLEX 63 + HDPE 40, 25 bm
Společná rýha k novostavbě podél plotu
Voda, kanalizace, elektro, optika – 20 bm
Zásyp po vrstvách hutněný pěchem
Kanalizační přípojka pod vjezdem, 9 bm
Vodoměrná šachta u hranice pozemku
Plastová samonosná šachta s izolací, poklop v trávníku
Elektroměrový pilíř na hranici s chráničkou k domu
Základ pilíře, kabel CYKY 4×16 v chráničce, 16 bm
Skříň HUP a výkop pro plynovou přípojku
Výkop 0,8 m, 11 bm, žlutá fólie, HUP v pilíři
Přípojka přes asfaltový vjezd
Řezání asfaltu, výkop, obnova 6 m²
Protlak pod obecní komunikací
Ocelová chránička 8 bm, startovací a cílová jáma
Rozebraná zámková dlažba a přípojka pod vjezdem
Dlažba 7 m² rozebrána a vrácena na nové lože
Spád kanalizace nastavený laserem
Rotační laser, lať, KG 160, 17 bm
Zásyp rýhy po vrstvách a ornice zvlášť
Vodovodní přípojka 24 bm v hotové zahradě
Napojení staršího domu na novou kanalizaci
Přípojka 16 bm, revizní šachta, zrušení jímky
Čerpací šachta pro dům pod úrovní stoky
Čerpací šachta s kalovým čerpadlem, výtlak PE 50, 22 bm
Trávník s poklopem šachty rok po přípojce
Revizní šachta DN 400, poklop v rovině terénu
Detaily realizací
Co se za fotkami skrývá
Vodovodní přípojka PE na pískovém loži – Litomyšl
PE 100 d32, 18 bm, hloubka 1,3 m, vodoměrná šachta · 2025
Novostavba na Zaháji: rýha minibagrem podél plotu, pískové lože, PE v kuse od šachty do domu, modrá fólie, napojení vodárnou ve čtvrtek, zásyp a trávník v pátek.
Kanalizační přípojka KG 160 ve spádu 2 % – Svitavy
KG 160 SN4, 14 bm, revizní šachta DN 400 · 2025
Dům v Lačnově napojený na odbočku u hranice: spád laserem 2,2 %, pískové lože a obsyp, šachta DN 400 s poklopem v trávníku, zkouška těsnosti vodou před zásypem.
Výstražná fólie nad potrubím před zásypem – Polička
Voda + kanalizace, společná rýha 22 bm · 2025
Společná rýha se stupňovitým dnem: kanalizace 1,6 m, voda 1,5 m (mrazová oblast), modrá a hnědá fólie 30 cm nad obsypem, fotodokumentace každé vrstvy s metrem.
Chráničky pro elektro a optiku v jedné rýze – Moravská Třebová
2× KOPOFLEX 63 + HDPE 40, 25 bm · 2025
Kabel NN od pilíře, rezervní chránička pro nabíječku a HDPE 40 pro optiku s protahovacím lankem, červená fólie, zakončení v pilíři u branky a ve skříňce na fasádě.
Společná rýha k novostavbě podél plotu – Česká Třebová
Voda, kanalizace, elektro, optika – 20 bm · 2024
Opuka na Parníku: rýha bagrem 5 t s kladivem, stupňovité dno, každá síť na vlastním loži, hutněný zásyp po vrstvách před hrubými terénními úpravami. Tři dny.
Zásyp po vrstvách hutněný pěchem – Vysoké Mýto
Kanalizační přípojka pod vjezdem, 9 bm · 2025
Rýha přes budoucí vjezd: štěrkodrť po 20 cm hutněná vibračním pěchem, aby se vjezd za rok nepropadl; dlažba položená partou hubu na zhutněný podklad.
Vodoměrná šachta u hranice pozemku – Lanškroun
Plastová samonosná šachta s izolací, poklop v trávníku · 2025
Šachta 1,5 m od plotu podle podmínek vodárny, štěrkové lože, obsyp po vrstvách, izolovaný poklop; vodoměrnou sestavu osadil provozovatel v den napojení.

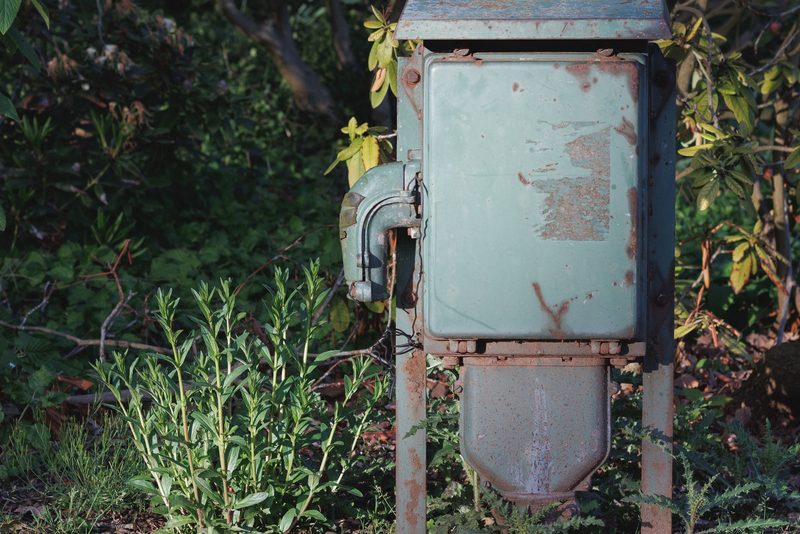

Elektroměrový pilíř na hranici s chráničkou k domu – Ústí nad Orlicí
Základ pilíře, kabel CYKY 4×16 v chráničce, 16 bm · 2024
Pilíř v plotové zídce se schránkou, základ pod zámrznou hloubku, kabel v KOPOFLEXu 0,7 m hluboko s červenou fólií, zapojení a revize spolupracujícím elektrikářem.

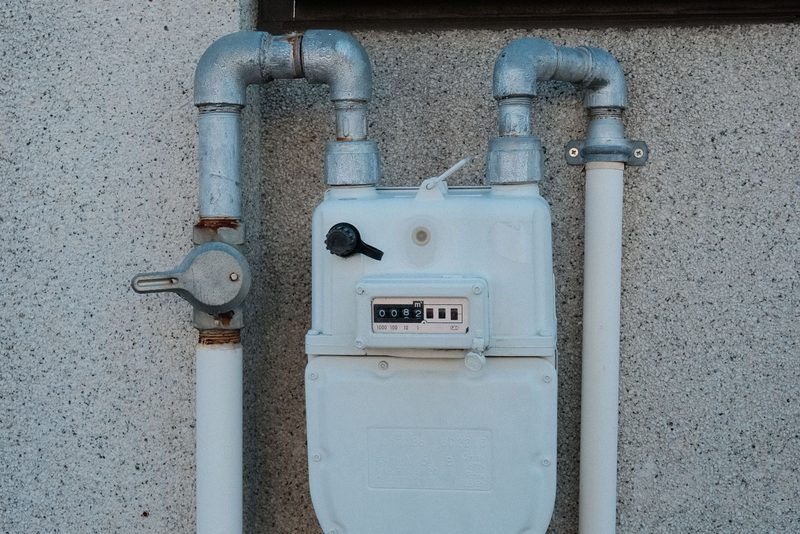

Skříň HUP a výkop pro plynovou přípojku – Jevíčko
Výkop 0,8 m, 11 bm, žlutá fólie, HUP v pilíři · 2025
Rýha a lože připravené na den montáže plynárenské firmy, HUP ve společném pilíři s elektroměrem, zásyp po tlakové zkoušce; napojení GasNet o tři týdny později.
Přípojka přes asfaltový vjezd – Chrudim
Řezání asfaltu, výkop, obnova 6 m² · 2025
Vodovodní přípojka ke staršímu domu přes asfaltový vjezd: rovné řezy, zásyp štěrkodrtí po vrstvách, podkladní vrstva a nový asfalt s přesahem 20 cm.

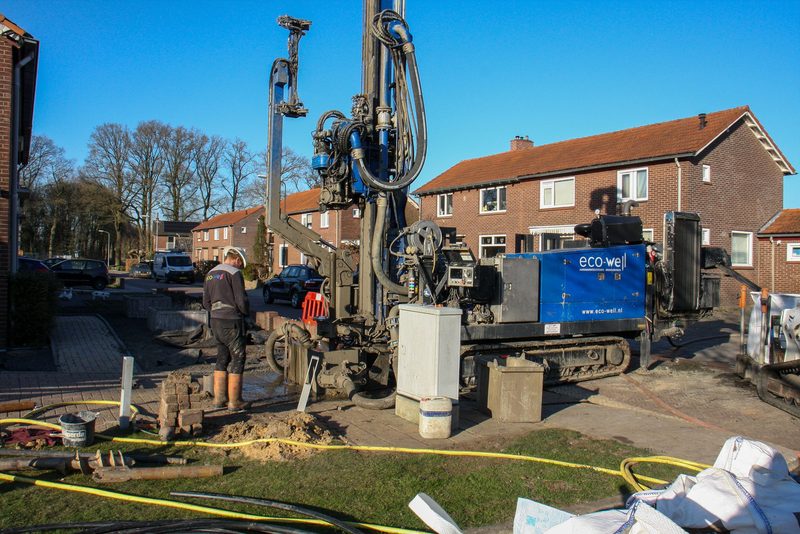

Protlak pod obecní komunikací – Zábřeh
Ocelová chránička 8 bm, startovací a cílová jáma · 2024
Obec překop silnice nepovolila: chránička protlačená ze startovací jámy u hranice do cílové u řadu, PE přípojka v ní, zvláštní užívání a DIO vyřízené předem.

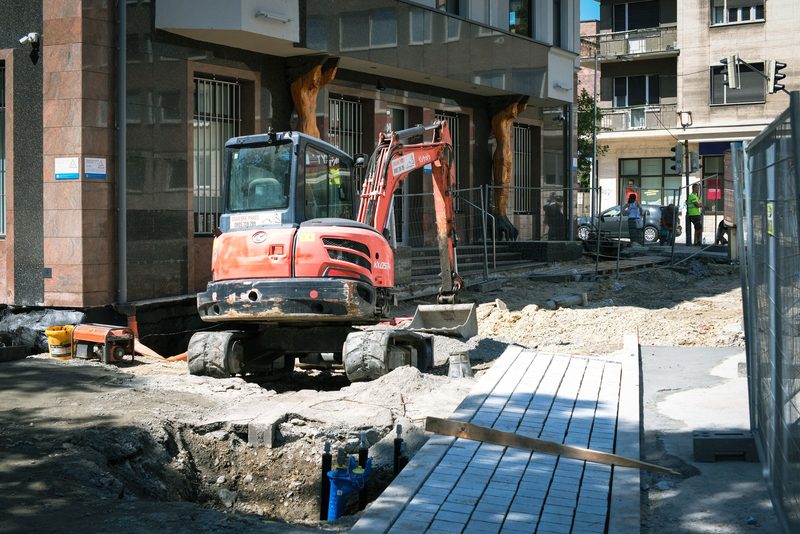

Rozebraná zámková dlažba a přípojka pod vjezdem – Mohelnice
Dlažba 7 m² rozebrána a vrácena na nové lože · 2025
Kanalizační přípojka pod vjezdem stávajícího domu: dlažba roztříděná na paletu, rýha, KG SN8, hutněný zásyp, nové ložné lože z drti, dlažba zpět – po roce bez stopy.
Spád kanalizace nastavený laserem – Šumperk
Rotační laser, lať, KG 160, 17 bm · 2025
Dlouhá trasa s malým výškovým rozdílem: spád 2 % ohlídaný laserem na každém metru v pískovém loži, revizní šachta na lomu, fotodokumentace s latí před obsypem.

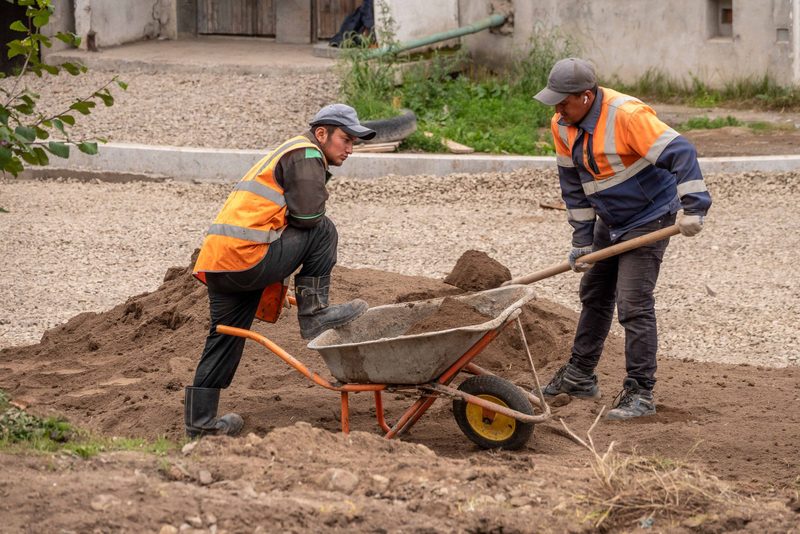

Zásyp rýhy po vrstvách a ornice zvlášť – Březová nad Svitavou
Vodovodní přípojka 24 bm v hotové zahradě · 2025
Obec dokončila vodovod: úzká rýha minibagrem brankou, výkopek bez kamenů hutněný po 30 cm, ornice vrácená nahoru, trávník dosetý – studna zůstala na zálivku.

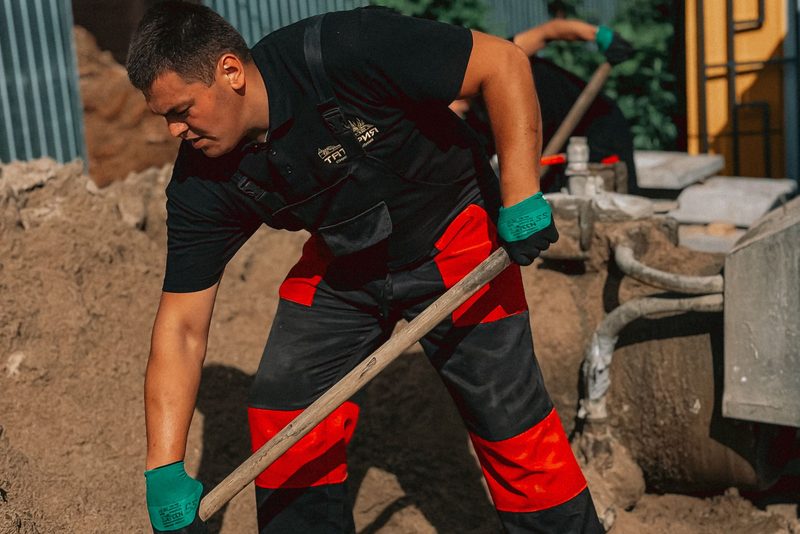

Napojení staršího domu na novou kanalizaci – Ústí nad Orlicí
Přípojka 16 bm, revizní šachta, zrušení jímky · 2025
Dům z 70. let s jímkou: KG 160 ve spádu 2,5 % k odbočce u hranice, šachta u domu, jímka vyčerpána fekálním vozem, dno proraženo, zásyp štěrkem; hotovo za čtyři dny.

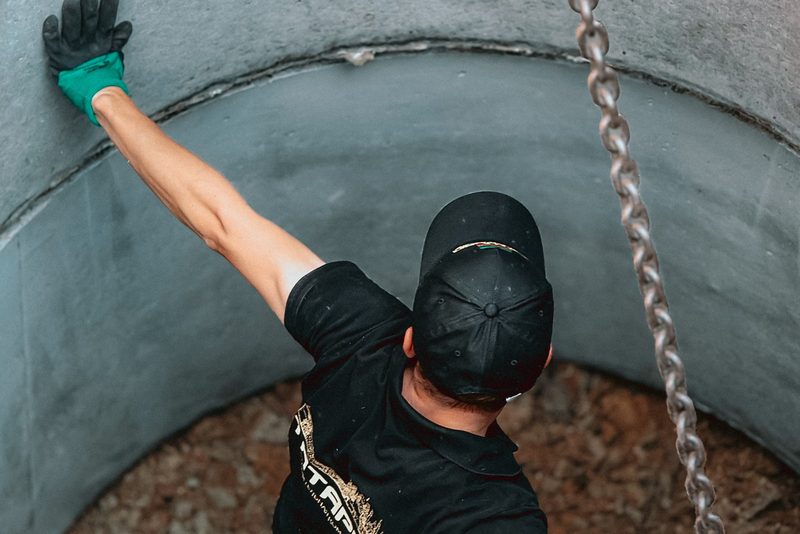

Čerpací šachta pro dům pod úrovní stoky – Polička
Čerpací šachta s kalovým čerpadlem, výtlak PE 50, 22 bm · 2024
Dům v údolí 2,5 m pod řadem: šachta na štěrkovém loži obetonovaná proti vztlaku, čerpadlo s řezákem a plovákem, výtlak v chráničce, zpětná klapka, signalizace poruchy v domě.
Trávník s poklopem šachty rok po přípojce – Litomyšl
Revizní šachta DN 400, poklop v rovině terénu · 2024
Nejlepší reference: po roce není rýha vidět, poklop sedí v rovině trávníku a sekačka přes něj přejede. Zásyp po vrstvách a ornice zvlášť se vyplatí.
Reference v okolí
Fotodokumentace před zásypem – nejsilnější argument
U přípojky rozhoduje, co je pod zásypem: fotky vyjádření a vytyčení, pískového lože, uloženého potrubí s metrem a spádu na laseru vám ukážeme z každé zakázky. Když budete mít zájem, domluvíme prohlídku přípojky ve vašem okolí, kterou jsme dělali, abyste se majitele mohli zeptat, jak spolupráce probíhala a jak šachta drží po roce.
Domluvit prohlídkuCo u realizací nejčastěji řešíme
- Společná rýha u novostavbyVoda, kanalizace, elektro a optika ve stejném týdnu jako základová deska, stupňovité dno, chráničky do budoucna.
- Napojení stávajícího domu na kanalizaciObec dokončila kanalizaci: úzká rýha v hotové zahradě, revizní šachta, zrušení staré jímky.
- Přípojka pod vjezdem nebo silnicíRozebraná a vrácená dlažba, řezaný a obnovený asfalt, protlak pod komunikací.
- Čerpací šachta pro dům pod řademKde spád nevyjde, šachta s čerpadlem, výtlak v chráničce, signalizace poruchy.
